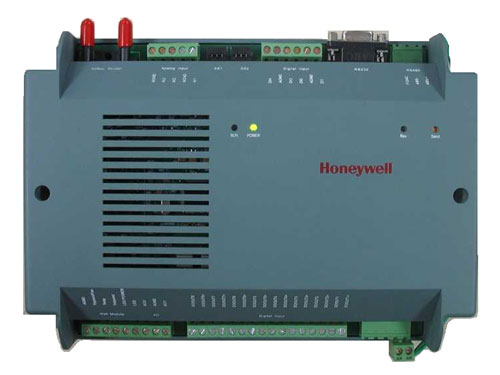

CP-VAV單元控制器
- 質量穩定︰實行全過程質量監控，細致入微，全方位檢測！
- 價格合理︰高效內部成本控制，減少了開支，讓利于客戶！
- 交貨快捷︰先進生產流水線，充足的備貨，縮短了交貨期！
- 聯系人︰肖學峰
- 電 話︰021-51695523
- 傳 真︰021-51079593
單元控制器
● Native BACnet系列控制器
● 基于B-BC BACnet行規（BACnet-Application Specific Controller專用控制器）
● 采用32位處理器產品性能優良
● 采用標準VAV應用程序或由用戶自行編程
● 內置實時時鐘
● 與CP-IP網絡控制器的三條MS/丁P通道之一連接
● 與Honeywell EBI（Enterprise Buildings Integrator）企業建築集成管理系統集成
● 用ComfortPonit Studio工作站編程組態靈活方便
● ComfortPonit Studio在線工程工具快速完成VAV系統平衡
特點
自由編程Native BACnet控制器
CP-VAV是一台自由編程Native日ACnet控制器。
控制器帶有輸入和輸出硬件點
CP-VAV提供20個輸入輸出點和一個空氣流量傳感器。
VVA應用程序
用ComfortPonit Studio工具可以編制預先規定的VAV應用程序，然後下載到控制器中︰根據用戶需要，也可以用ComfortPonit Studio對備用點進行編程。
編程與平衡
ComfortPoint Studio工作站可以對CP-VAV進行編程。使用ComfortPoint Online I具，可以在MS/TP通道中完成VAV設備的在線平衡調試開發工作。
安裝簡便
由于CP-IPC已經內置BACnet路由器，所以系統不用再安裝其它BACnet路由器。通過這個內置的BACnet路由器，Honeywell EBI系統能夠訪問所有MS/TP 通道的各個單元控制器。
點對點通信
CP-VAV在MS/TP網絡中，可以和其它CP-VAV或CP-SPC通信，實現點數據共享。
兩種安裝方法
導軌式或牆掛式。
技術規格
電氣數據
工作電壓
● 24Vac ±20%,50/60Hz,7VA
外殼材料︰ABS塑料
安裝
● 導軌式
● 掛牆式
防護等級︰IP20
CPU
處理器︰CoIdFire; 521X,60MHz,32位高性能處理器
存儲器
● 256KB閃存
● 32KB RAM,以金電容進行48小時斷電數據保護內置實時時鐘
集成式輸入輸出I/O
數字輸出DO
● 8D0（雙向可控 開關）
數字輸入DI
● 4DI無電壓觸點輸入
● 其中1個DI可以作為15Hz脈沖輸入，用于能量計的累計模擬輸出AO
● 2AO,0-10Vdc
模擬輸入AI
● 5AI, A/D變換分辨率12bit
● 前2個AI預留作為牆模塊和房間溫度傳感器輸入使用
● 其它3個可以作為0-10Vdc, NTC20K和無電壓觸點數字輸入之用
環境
溫度
● 工作0…50C
● 存儲一20…+70C
濕度（工作和存儲）
● 相對濕度5…93%,無凝露
型號
CP-VAV: 20個硬件點
硬件接口
MSTP端口
● 支持9.6.3, 8.4和76.8Kbps
● 每個MSTP網絡最多連接30台BACnet設備
● 3個可拆卸的螺釘端子
● 1個發光二級管指示燈
RS232C端口
● 用于固件升級
● 9針Sub-D
復位按鈕
控制器尋址
● 兩個16進制旋轉開關，用于設定CP-VAV MAC物理地址
